باعتبارنا موردًا لحواف الرأس، يعد فهم طرق تحليل الضغط لحواف الرأس أمرًا بالغ الأهمية. تلعب الشفاه الرئيسية دورًا حيويًا في التطبيقات الصناعية المختلفة، بدءًا من خطوط الأنابيب وحتى أوعية الضغط. يعد ضمان سلامتها الهيكلية في ظل ظروف التشغيل المختلفة أمرًا ضروريًا للسلامة والأداء. في هذه المدونة، سأستكشف العديد من طرق تحليل الإجهاد المستخدمة بشكل شائع في حواف الرأس.
الطرق التحليلية
رمز ASME للغلايات وأوعية الضغط
يعد كود ASME للغلايات وأوعية الضغط معيارًا معترفًا به على نطاق واسع في الصناعة. ويقدم إرشادات ومعادلات لحساب الضغوط في أوعية الضغط، بما في ذلك الشفاه الرأسية. على سبيل المثال، في القسم الثامن، القسم 1، يقدم الكود صيغًا لتحديد الضغوط الناتجة عن الضغط الداخلي والأحمال الخارجية والتأثيرات الحرارية. وتستند هذه الصيغ إلى افتراضات مبسطة وبيانات تجريبية، مما يجعلها سهلة الاستخدام نسبيا للتصميم والتحليل الأولي.
يأخذ الكود في الاعتبار أنواعًا مختلفة من الفلنجات الرأسية، مثل الفلنجات ذات الرأس المسطح، والفلنجات ذات الرأس المقعر، والفلنجات ذات الرأس المخروطية. بالنسبة للفلنجات ذات الرأس المسطح، فإن حساب الضغط يأخذ في الاعتبار سمك الرأس، وقطر الفلنجة، والضغط الداخلي. يتم إعطاء صيغة الضغط المحيطي في شفة الرأس المسطحة تحت الضغط الداخلي بواسطة:
[ \sigma_{\theta}=\frac{KPD}{4t} ]
حيث (\sigma_{\theta}) هو الضغط المحيطي، (K) هو معامل يعتمد على ظروف دعم الرأس، (P) هو الضغط الداخلي، (D) هو قطر الرأس، و (t) هو سمك الرأس.
باستخدام رمز ASME، يمكن للمهندسين تقييم ما إذا كان تصميم شفة الرأس يلبي الحد الأدنى من متطلبات السلامة بسرعة. ومع ذلك، من المهم ملاحظة أن الكود يوفر تقديرات متحفظة، وفي بعض الحالات، قد تكون هناك حاجة إلى تحليل أكثر تفصيلاً.
نظرية اللوحة الكلاسيكية
نظرية اللوحة الكلاسيكية هي طريقة تحليلية أخرى تستخدم لتحليل الإجهاد لحواف الرأس. تتعامل هذه النظرية مع شفة الرأس على أنها صفيحة رقيقة وتستخدم معادلات رياضية لوصف تشوهها وتوزيع الإجهاد. تعتمد النظرية على افتراضات الانحرافات الصغيرة، والمرونة الخطية، والمواد المتجانسة والخواص.
بالنسبة للوحة دائرية (مثل شفة الرأس المسطحة)، يمكن حل المعادلة الحاكمة لنظرية اللوحة الكلاسيكية للحصول على ملفات تعريف الإجهاد والانحراف. يمكن حساب مكونات الإجهاد في لوحة دائرية تحت حمل موزع بشكل موحد باستخدام المعادلات التالية:
[ \sigma_{r}=\frac{3q(1 + \nu)}{8h^{2}}\left[(3 + \nu)a^{2}-(1 + 3\nu)r^{2}\right] ]
[ \sigma_{\theta}=\frac{3q(1 + \nu)}{8h^{2}}\left[(3 + \nu)a^{2}-(3 + \nu)r^{2}\right] ]
حيث (\ sigma_ {r}) و (\ sigma _ {\ theta}) هما الضغوط الشعاعية والمحيطية، على التوالي، (q) هو الحمل الموزع بشكل موحد، (\ nu) هي نسبة بواسون، (أ) هو نصف قطر اللوحة، (ص) هي المسافة الشعاعية من مركز اللوحة، و (ح) هو سمك اللوحة.
توفر نظرية اللوحة الكلاسيكية فهمًا أكثر تفصيلاً لتوزيع الضغط في حواف الرأس مقارنةً بكود ASME. ومع ذلك، لديها قيود في التعامل مع الأشكال الهندسية المعقدة وشروط الحدود.
الطرق العددية
تحليل العناصر المحدودة (FEA)
يعد تحليل العناصر المحدودة طريقة عددية قوية تستخدم على نطاق واسع لتحليل الإجهاد لحواف الرأس. يقوم FEA بتقسيم شفة الرأس إلى عدد محدود من العناصر الصغيرة ويحل المعادلات الميكانيكية الحاكمة لكل عنصر. وهذا يسمح بتمثيل أكثر دقة للهندسة وخصائص المواد وظروف التحميل.
في FEA، تم تصميم شفة الرأس لأول مرة باستخدام برنامج التصميم بمساعدة الكمبيوتر (CAD). يتم بعد ذلك دمج النموذج في عناصر، مثل عناصر رباعية السطوح أو سداسية السطوح. يتم تعيين خصائص المواد، مثل معامل يونغ ونسبة بواسون، لكل عنصر. يتم تطبيق شروط التحميل، بما في ذلك الضغط الداخلي والأحمال الخارجية والتأثيرات الحرارية، على النموذج.
يقوم برنامج FEA بعد ذلك بحل معادلات التوازن للحصول على مجالات الضغط والإزاحة في شفة الرأس. يمكن تصور النتائج في شكل مخططات كفاف الإجهاد، ومؤامرات الإزاحة، ومؤامرات الإجهاد. يمكن أيضًا استخدام FEA لإجراء دراسات حدودية، مثل تغيير سمك شفة الرأس أو خصائص المواد، لتحسين التصميم.
إحدى مزايا FEA هي قدرتها على التعامل مع الأشكال الهندسية المعقدة والظروف الحدودية. على سبيل المثال، يمكنه تحليل تركيز الضغط بدقة في زوايا وحواف شفة الرأس، والذي قد لا يتم التقاطه بالطرق التحليلية. ومع ذلك، تتطلب FEA موارد حسابية كبيرة وخبرة في استخدام البرنامج.
طريقة العنصر الحدودي (BEM)
طريقة العنصر الحدودي هي طريقة عددية أخرى تستخدم لتحليل الإجهاد لحواف الرأس. يقلل BEM من أبعاد المشكلة عن طريق تمييز حدود شفة الرأس فقط، بدلاً من الحجم بأكمله كما هو الحال في FEA. وينتج عن ذلك عدد أقل من المعادلات التي يجب حلها، مما يجعل BEM أكثر كفاءة حسابيًا لبعض المشكلات.
في BEM، يتم تقسيم حدود شفة الرأس إلى عدد من العناصر، ويتم صياغة المعادلات التكاملية الحدودية بناءً على الحلول الأساسية للمعادلات الحاكمة. يتم بعد ذلك حل المسائل المجهولة على الحدود، مثل الإزاحات وعمليات الجر، باستخدام التقنيات الرقمية. بمجرد الحصول على القيم الحدودية، يمكن حساب مجالات الضغط والتشريد الداخلي.
يعد BEM مفيدًا بشكل خاص للمشاكل ذات المجالات اللانهائية أو شبه اللانهائية، مثل تحليل الشفاه الرأسية في نظام خطوط الأنابيب الكبيرة. ومع ذلك، BEM لديها قيود في التعامل مع سلوك المواد غير الخطية والهندسات المعقدة.
الطرق التجريبية
قياس الضغط
قياس الانفعال هو طريقة تجريبية تستخدم لقياس الانفعال مباشرة في شفة الرأس تحت الحمل. مقاييس الانفعال عبارة عن أجهزة صغيرة متصلة بسطح شفة الرأس وتقيس التغير في طول المادة. يمكن بعد ذلك تحويل الانفعال إلى إجهاد باستخدام قانون هوك.
لإجراء قياس الضغط، يتم أولاً ربط مقاييس الضغط بسطح شفة الرأس في المواقع التي سيتم قياس الضغط فيها. يتم بعد ذلك تحميل شفة الرأس، ويتم تسجيل مخرجات أجهزة قياس الضغط باستخدام نظام الحصول على البيانات. يمكن تحليل البيانات للحصول على توزيع الضغط في شفة الرأس.
يوفر قياس الانفعال بيانات واقعية عن الضغط في شفة الرأس، والتي يمكن استخدامها للتحقق من صحة نتائج الطرق التحليلية والعددية. ومع ذلك، هناك قيود من حيث عدد نقاط القياس ودقة القياس.
المرونة الضوئية
المرونة الضوئية هي طريقة تجريبية تستخدم لتصور توزيع الضغط في نموذج شفاف لشفة الرأس. النموذج مصنوع من مادة مرنة ضوئية، والتي تظهر انكسارًا مزدوجًا عند تعرضها للضغط. عندما يتم تمرير ضوء مستقطب عبر النموذج المجهد، يؤدي الانكسار الثنائي إلى انقسام الضوء إلى مكونين، يتداخلان مع بعضهما البعض لتكوين نمط من الأهداب.
تمثل الأهداب ملامح الإجهاد المستمر في النموذج. من خلال تحليل نمط الهدب، يمكن تحديد توزيع الضغط في شفة الرأس. توفر المرونة الضوئية فهمًا نوعيًا وكميًا لتركيز الضغط وتوزيعه في شفة الرأس. ومع ذلك، فإنه يتطلب تصنيع نموذج شفاف ومعدات متخصصة للقياس.
خاتمة
في الختام، هناك العديد من طرق تحليل الإجهاد المتاحة لحواف الرأس، بما في ذلك الطرق التحليلية والعددية والتجريبية. كل طريقة لها مزاياها وقيودها الخاصة، ويعتمد اختيار الطريقة على مدى تعقيد المشكلة، والدقة المطلوبة، والموارد المتاحة.

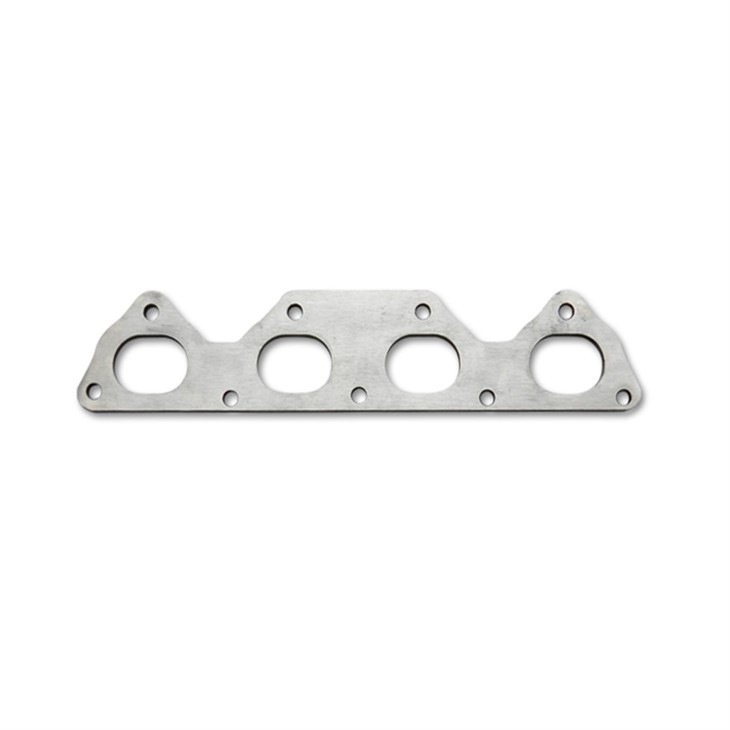

باعتبارنا موردًا للحافة الرئيسية، فإننا ندرك أهمية ضمان السلامة الهيكلية لمنتجاتنا. نحن نستخدم مجموعة من طرق تحليل الضغط هذه لتصميم وتصنيع فلنجات رأسية عالية الجودة تلبي متطلبات عملائنا. سواء كنت في حاجة الىشفة الرأس الفولاذيةبالنسبة لخط الأنابيب أو وعاء الضغط، يمكننا أن نقدم لك حلاً موثوقًا به.
إذا كنت مهتمًا بالحواف الرأسية الخاصة بنا أو لديك أي أسئلة حول تحليل الضغط، فلا تتردد في الاتصال بنا لمناقشة المشتريات. ونحن نتطلع إلى العمل معكم لتلبية احتياجاتك.
مراجع
- كود ASME للغلايات وأوعية الضغط، القسم الثامن، القسم 1.
- تيموشينكو، SP، ووينوفسكي-كريجر، S. (1959). نظرية الصفائح والأصداف. ماكجرو هيل.
- زينكيويتز، أو سي، وتايلور، ر.ل (2000). طريقة العناصر المحدودة: المجلد الأول: الأساس. بتروورث هاينمان.
- بريبيا، كاليفورنيا، تيليس، جي سي إف، وروبل، إل سي (1984). تقنيات العناصر الحدودية: النظرية والتطبيقات في الهندسة. سبرينغر-فيرلاغ.
- دالي، جيه دبليو، ورايلي، دبليو إف (1991). تحليل الإجهاد التجريبي. ماكجرو هيل.
